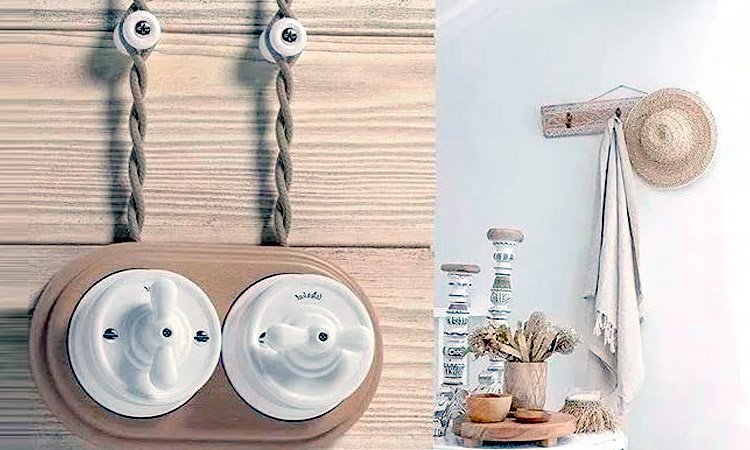

Наружная проводка, выполненная в коробах в деревянном доме, обычно плохо гармонирует с дизайном. Реализовать же скрытую проводку для освещения и электророзеток в стене из бруса, не имеющей отделки, представляется практически невозможным. Отличным выходом из ситуации может стать монтаж электропроводки в стиле «ретро». Такой способ прокладки проводов превосходно сочетается с интерьерами в стиле кантри, лофт, mid-century и других.
Что же представляет собой ретро-проводка?
Монтаж кабельных линий с использованием витых проводов с эффектной изоляцией, закрепляемых на специальных изоляционных роликах, и принято называть ретро-проводкой. Это обусловлено тем, что именно так выполнялись первые системы освещения внутри помещений. Таким образом подключались ретро выключатели и розетки для электропитания, обслуживающие немногочисленные в те времена электроприборы. Ведь кабели, состоящие из нескольких жил в общей изоляции, появились гораздо позже. Первые системы электроснабжения в жилых помещениях выполнялись одинарными проводами. Они имели изоляцию из ткани, резины и даже бумаги (!). Однако, бумага, пропитанная слабо горючим лаком, обладала большей прочностью и практичностью, чем резиновые изоляционные материалы того времени. Противопожарной защиты у таких проводов, естественно, не было.
В наши дни подобные материалы уже не используются и даже находятся под запретом. Согласно ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности», необходимо применять материалы, не поддерживающие горение, либо негорючие. Для ретро-проводки используется специальный электротехнический пластик, отвечающий требованиям ПУЭ 7. Глава 2.1. «Электропроводки». Только его фактура может имитировать старину и иметь любой цвет. Электропроводка, как правило, состоит из двух проводов или чётного количества жил. При винтажном монтаже их удобно фиксировать на стене с помощью специальных роликов-изоляторов. Ранее такие крепежные элементы чаще всего изготавливались из фарфора. Сейчас он тоже применяется, но реже, чаще же используют декоративный пластик, стилизованный под старину. Также эти детали могут быть выполнены из древесины твердых пород, обработанной противопожарными антисептиками.
Проводка в стиле ретро: плюсы и минусы
Электромонтаж, выполненный в духе старины, обладает очевидными достоинствами:
- Отпадает необходимость в штроблении стен, особенно если это трудно или нежелательно;
- Состояние проводки всегда на виду, что исключает её случайное повреждение при ремонте;
- Предоставляются широкие возможности для изменения схемы электропроводки;
- Является самостоятельным элементом декора, украшающим интерьер.
За простотой и лёгкостью монтажа ретро-проводки скрываются трудности с определением фазного провода. К минусам винтажной проводки можно отнести и сравнительно высокую стоимость кабеля. Однако, расходы на его приобретение частично компенсируются скоростью и простотой установки.
Также следует учесть следующие недостатки данного способа электроснабжения, чтобы принять взвешенное решение о целесообразности его применения:
- Открытая проводка в стиле ретро более подвержена механическим повреждениям, например, при перестановке мебели. Она также не защищена от действий детей и домашних животных;
- На проводах скапливается пыль, которую необходимо регулярно удалять, чтобы избежать образования пожароопасного слоя грязи.
Особенности монтажа ретро-проводки
Главный нюанс монтажа ретро-кабеля – отсутствие цветовой идентификации проводов. Это немного затрудняет первичную коммутацию цепи и усложняет ремонтные работы. Провода при подключении придётся «прозванивать», используя омметр или тестер. Для упрощения процесса можно применить контрольный провод с зажимом, соединяющий нужную точку проводника предыдущей распределительной коробки на время определения. Такой метод позволяет точно определить проводники фазного и нулевого потенциала.
При установке электропроводки в ретро-стиле важно строго соблюдать требования к расстояниям, согласно СНиП:
- Проёмы окон или дверей – отступ, как минимум, 10 см;
- Отопительные системы и водопровод – удаление не менее 0,5 м;
- Отступ от потолка или горизонтальных поверхностей ниш – не менее 15 см;
- Интервал между крепежными изоляторами не должен превышать 50 см при вертикальном монтаже и 45 см при горизонтальном расположении.
Вся электропроводка монтируется по горизонтали, максимально близко к потолку, а вертикальный спуск – только прямыми линиями вниз. Запрещено прокладывать кабель под углом, по диагонали или делать округлые участки. Обвисания и провисания провода недопустимы. Нельзя допускать соприкосновения кабеля со стеной из-за каких-либо посторонних предметов, например, одежды на вешалке.
В ряде случаев обычная схема электропроводки предполагает использование трех жил или иного нечётного числа. Закрепление такого пучка проводов на роликах будет несимметричным.
Поэтому от нечётного количества проводников в одной линии следует отказаться:
- Если необходимо проложить три провода, используют четыре (один из них дублируется);
- При наличии пяти и более жил, их разделяют на несколько парных линий, добавляя ещё один провод для формирования пары.
Главная цель – не экономия кабеля, а обеспечение максимальной защиты от случайных механических повреждений.
Кабель для ретро-проводки: обзор текстильных марок

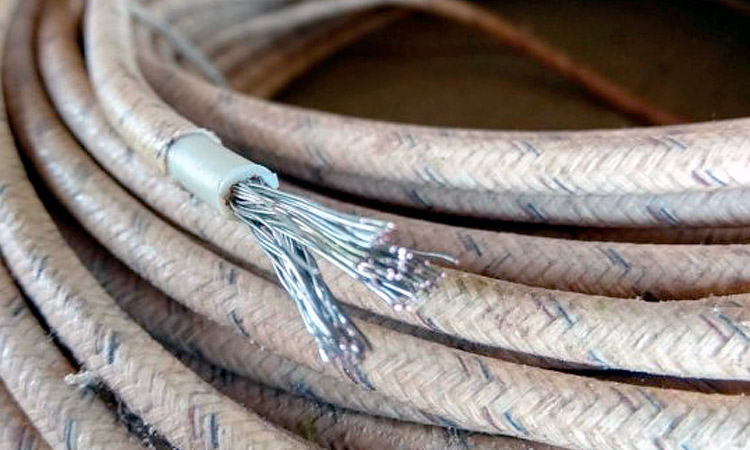

Для качественного монтажа электропроводки в стиле старины рынок предлагает продукцию разных производителей, таких как Werkel, Salvador, Bironi и Retrika. Для создания атмосферы старины в электропроводке можно также применить кабель марки БПВЛ. Его конструкция включает пучок медных лужёных жил, изолированных ПВХ-пластиком. Сверху изоляции выполнена оплетка из ниток или хлопчатобумажных волокон, обеспечивающая материалу необходимую прочность. Срок службы такого кабеля – не менее 15 лет!
Также возможен монтаж ретро-проводки с использованием кабеля РКГМ. Это гибкий термостойкий провод, состоящий из медных проволок и защищенный оплёткой из стекловолокна. Более слабым и дешёвым вариантом является кабель ПуГВ. Его также можно использовать для имитации раритетной проводки. Однако, следует учесть, что его механическая прочность значительно ниже.
Как сделать ретро-проводку самостоятельно?
Ретро-кабель возможно изготовить своими руками, используя вышеупомянутые марки проводов. Для этого потребуются тиски и шуруповёрт, оснащённый быстрозажимным патроном. Не рекомендуется выполнять длинные скрутки. Первоначально нужно замерить расстояния необходимых отрезков кабеля, начиная от распределительной коробки. Далее, основываясь на схеме, изготовить скрутки такой длины из 2-х или 4-х проводов.
Длина самих проводов, для каждой отдельной секции линии, должна быть с небольшим запасом. Это связано с тем, что скрутка уменьшает общую протяжённость кабеля.
Чтобы выполнить скручивание:
- Совмещают провода;
- Подрезают концы, чтобы они были одинаковой длины;
- Один конец фиксируют в тисках;
- Второй конец связки проводов надёжно закрепляют в патроне шуруповёрта;
- Слегка натягивают связку и включают короткие интервалы вращения по часовой стрелке, до достижения требуемой плотности скрутки.
Полученные отрезки кабеля устанавливаются на фарфоровые или пластиковые изоляторы. Эти изоляторы тоже можно изготовить самостоятельно, используя токарный станок. Для их производства подойдут плотные сорта дерева, гетинакс, текстолит либо стеклотекстолит. Важно, чтобы дерево было предварительно обработано противопожарным антисептиком. Принципы монтажа электропроводки остаются теми же, что и для стандартных схем. Если для симметрии линии требуется дополнительный провод, его подсоединяют к нулевому потенциалу исключительно в распределительной коробке, либо дублируют ноль в самой линии.
