Распаечный короб – ключевой компонент внутренней электропроводки в доме, минимизирующий вероятность возгорания, вызванного коротким замыканием или иными неполадками в электрической цепи. Самое уязвимое место в электропроводах в плане пожаробезопасности – это места, где ретро провода соединяются. Если осуществлять коммутацию непосредственно в распаечном коробе, образуется некая огнеупорная преграда, которая предотвратит распространение огня и обеспечит большую пожаробезопасность всей схемы.
Обустройство коммутации электропроводов внутри распаечного короба устанавливается правилами ПУЭ. Это чрезвычайно значимо для жилищ, в которых пожар может привести к по настоящему серьёзным жертвам. Установка также может производиться в отдельно подготовленных углублениях, каковые также служат своего рода преградой для распространения огня в случае его возникновения. Точки соединительных узлов проводки необходимо качественно изолировать для снижения вероятности возникновения аварийной обстановки с дальнейшем нагревом проводки и даже её возможным возгоранием.
Протяжка проводки без распаечного короба также реализуется, однако следует понимать, что это потребует дополнительные затраты. Ведь, без использования распаечного короба к отдельным ретро розеткам необходимо будет протягивать индивидуальный провод, избегая скруток и соединений на всем протяжении цепи. Замороченность и трудоёмкость такого монтажа приведёт к внеплановым затратам!
Существующие типы распаечных коробов

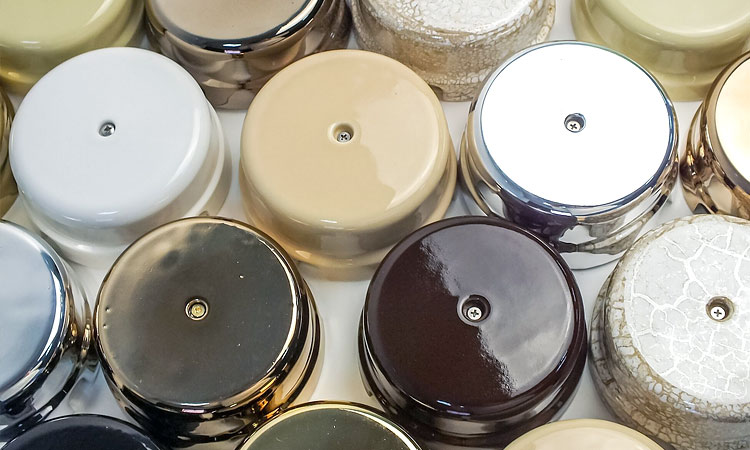

Основная классификация распаечных коробов базируется на материале, используемом для изготовления каркаса. Выделяют множество типов распаечных коробов по материалам:
- Металлические – производятся из листов лужёной стали, латуни и алюминия. Ключевое требование – коррозионная стойкость! Чаще всего распаечные короба с металлическим корпусом применяются в рабочих зонах: цехах, складках и гаражах, сараях и тому подобных помещениях, в последние годы они также становятся популярными в интерьерах стилистики ретро и лофта.
- Пластмассовые – для производства таких распаечных коробов применяютсяполиамиды, полипропилены и литые фторопласты. Основное их преимущество – это полная инертность к воздействию электротока, чем обеспечивается надёжная изоляция. Ещё один плюсом пластиковых коробов можно назвать устойчивость к едким веществам и недружелюбным средам, возможность использования при высокой влажности, долговечность и износостойкость. В отличие от металлических коробов, которые не горят, пластиковые расплавляются, но не способствуют распространению огня.

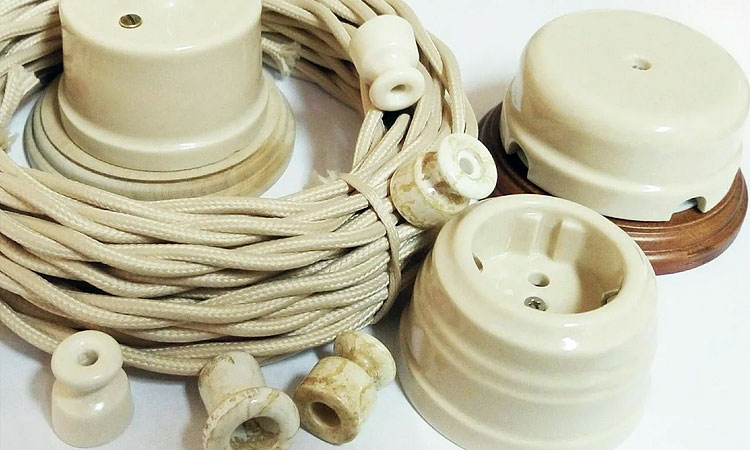

- Керамические – плюсами таких распаечных коробов являются отличная электроизоляция, устойчивость к перепадам температуры и долговечность. Стоит отдельно отметить, что благодаря таким мощным преимуществам, сегодня большая доля ретро-коробов производится именно с керамическими корпусами. Также керамика отличается и другими приятными свойствами, но к серьёзным недостаткам можно отнести повышенную хрупкость материала.
Задумываясь о выборе распаечного короба, полезно изучить ассортимент, представленный в онлайн-магазинах. Важно, чтобы приобретаемое изделие гармонировало с дизайном помещения. Не менее значимо, чтобы материалы изготовления были первоклассными, обеспечивая защиту внутренних кабельных соединений от механических повреждений и влияния внешней среды.

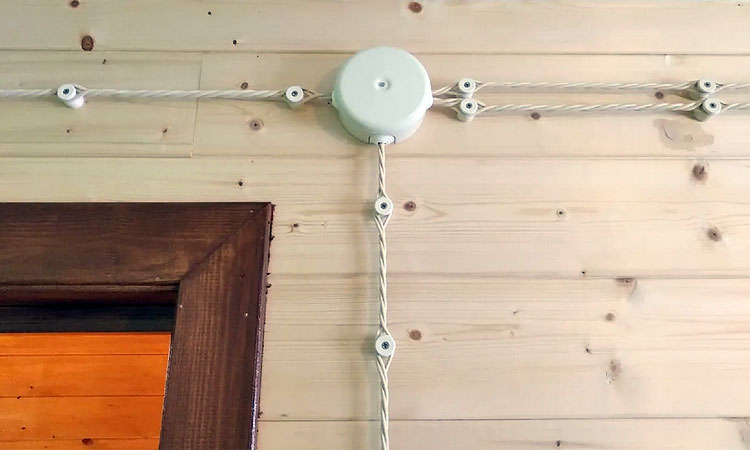

Классификация распаечных коробов в том числе находится в прямой зависимости от метода монтажа. Различают открытый и скрытный способы. Открытый тип короба оптимален для ретро-розеток и соответствующих выключателей, придавая эстетичный облик всей схеме при открытом способе протяжки электрической проводки в вашем доме!
Скрытые распредкоробки, в свою очередь, монтируются на поверхность, маскируясь дельнейшим декорированием места установки, от чего становятся малозаметными. Если открытый тип короба универсален в установке, то использование скрытых ограничено. Например, в деревянных домах предпочтительна открытая проводка для повышения пожарной безопасности!
Степени защиты распаечных коробов
Прежде чем приступить к выбору распаечного короба для конкретного пространства, необходимо разобраться с существующими степенями их защиты. Представленные сегодня на рынке классы защиты по IP, характерные для распаечных коробов, колеблются в пределах 20-68. Ключевым фактором при подборе подходящего вам варианта является уровень влажности в месте установки. Если в помещении не бывает высокой влажности и оно регулярно протапливается, вполне хватит и 20-ки по IP. С другой стороны, в ванной, на кухне и прочих комнатах, где подразумевается наличие высокое содержание влаги в атмосфере, предпочтительно выбирать модели распаечных коробов с классом IP не менее 65-68. Для комнат постоянного проживания оптимальным выбором станут короба с показателем IP порядка 55.
Советы по выбору распаечных коробов
Для ретро-проводки необходимо подобрать распаечные короба, обеспечивающие безопасное пользование всей системой долгие годы. Остановить выбор на подходящем вам варианте распаечного короба несложно, естественно, если имеется чёткое представление об устройстве электрической проводки в вашем доме. При выборе распаечного короба необходимо учесть возможность расширения количества подключаемых изделий в будущем.
Рекомендуется отдавать предпочтение устройствам, предусматривающим наличие нескольких запасных вводов. К примеру, если планируется подключение двух потребителей к коробу, целесообразно приобрести вариант с четырьмя выходами. Впоследствии не потребуется выполнение занудные операций для коммутации новых устройств при их появлении.
Специфика установки распредкоробов

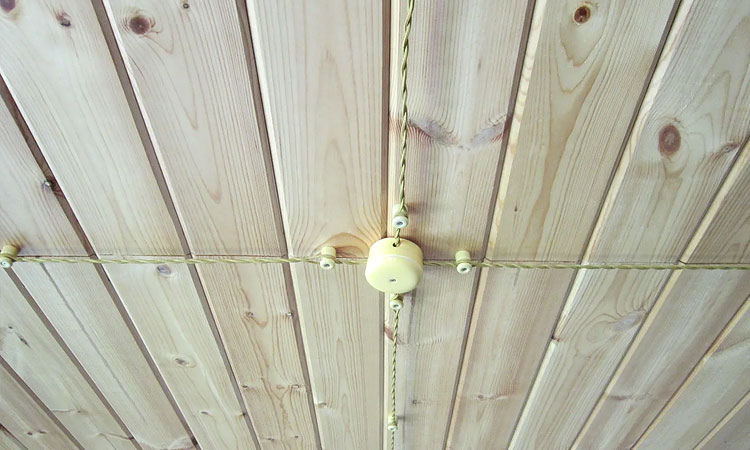

Установка распаечного короба для ретрофурнитуры выполняется непосредственно на стене, как можно ближе к потолку. Рекомендуемый отступ варьируется в пределах 15-25 см. Необходимо обеспечить свободный доступ к крышке изделия, это обязательно даже при установке скрытых коробов. Данный подход позволит оперативно проверять состояние электропроводки, что сильно понижает возможность возникновения аварийной ситуации и поломки.
Процесс установки электрооборудования условно можно разделить на четыре основных этапа:
- Вначале короб крепится на стене в соответствии с планом разводки коммутации;
- Затем ретро кабели заводят в распаечный короб и скрепляют между собой;
- Готовая электросхема проходит проверку на функциональность и наличие неисправностей;
- На завершающем этапе короб закрывается крышкой, которая несёт на себе декоративные и защитные функции.
Фиксацию короба на стенке осуществляют двумя методами. Выбор одного из них зависит от вида изделия: открытый короб монтируют саморезами без штробления, в то время как для скрытого короба используется гипсовая смесь.
Виды соединений проводов в распаечных коробах
На последующем шаге монтажа изделия нужно соединить кабели промеж себя, а для этого имеется перечень устоявшихся методик:
- Скрутка – этот метод считается самым простым и постоянно используется, хотя он подходит и для временного монтажа (для проверки корректной работы собранной электросхемы). В процессе установки вам понадобится острый ножичек для снятия изоляции, плоскогубцы и изолента.
- Спайка – данный способ обеспечивает прочный и долговечный контакт с низким показателем сопротивления в точке пайки. Главное осложнение заключается в правильном подборе длины хвостика кабеля. Дело в том, что после пайки концы кабеля должны немножко торчать, облегчая процесс. Слишком большой выпуск не самое хорошее решение, поскольку лишний кабель будет трудно разместить внутри небольшого объёма распаечного короба.
- Комбинированный – монтаж допускает комбинацию разных техник соединения проводки. К примеру, для усиления прочности коммутации кабелей, после скрутки часто применяют ещё и спайку этого места, так надёжнее!
- Опрессовка – в данном методе используются специальная гильза, обеспечивающая долговечный и надёжный электроконтакт в месте соединения. В роли гильзы зачастую применяется простая термоусадочная трубка, превосходно защищающая точку контакта.
- Клеммное соединение – этот метод, в основном, подходит при манипуляциях со старой проводкой: алюминиевой и медной. При этом используется клеммная колодка с нужным числом контактов, соответствующим количеству коммутируемых проводов. Перед началом работ отрезают необходимое количество от длинной планки.
Выбор метода коммутации не имеет принципиального значения. Не рекомендуется использовать скрутку в качестве постоянной меры, из-за её относительной ненадёжности. Также, никогда не забывайте о последствиях поражения электротоком во время монтажа. Не стоит начинать монтаж без достаточного опыта работы с электрикой. Гораздо надёжнее обратиться к квалифицированным специалистам электрикам, они уж вам накрутят лебедей из проводов!
